重錘式破碎機到目前為止使用的越來越多了，這是一款較為新型的破碎機，簡稱重錘破，它是在原來pc錘式破碎機的基礎上研制改進而來的。它解決了傳統的pc錘破進料太小，不能進行粗破，產量較低的問題。

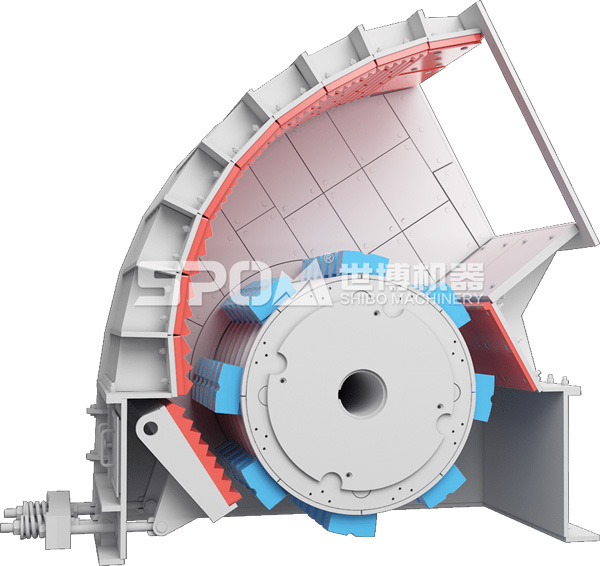

重錘式破碎機內部構造3D圖

大型重錘破是由機殼，襯板，轉子，錘頭，調節裝置組成的。其中調節裝置可以調整出料的大小，出料越大產量越高，出料越細時產越低。轉子安裝在機殼內，左右兩邊有皮帶輪各一個。皮帶輪上安裝有三角帶，另一端有電動機驅動。雙電機可以保證轉子在旋轉的時候保持穩定。還能提供更強的動力。

重錘式破碎機內部結構圖3D展示圖

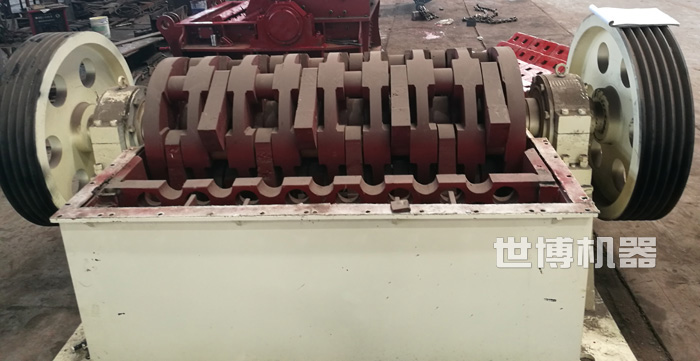

 打開重錘破的蓋子我們就可以看到，它真實的內部構造圖了，幾排錘頭安裝在轉子上，就是靠它們把石頭擊碎的。我們可以看到，左右兩邊各有一個皮帶輪，在工作的時候，分別有一臺電動機驅動，動力強大，動行更穩定。而且還可以看到它底部是有弧形的篦板的，它是圓孔形的出料孔。只有能通過這些出料孔的物料才能掉下去，大塊的物料會一直留在破碎機內，直到被粉碎為止。

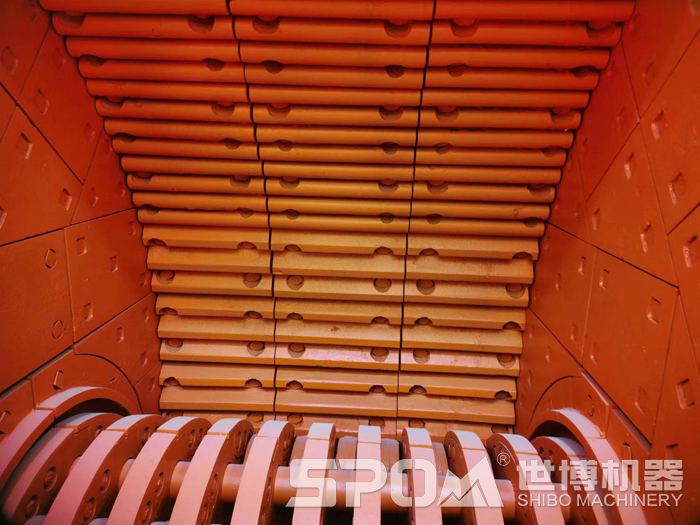

重錘式破碎機內部結構展示

重錘破的內部結構

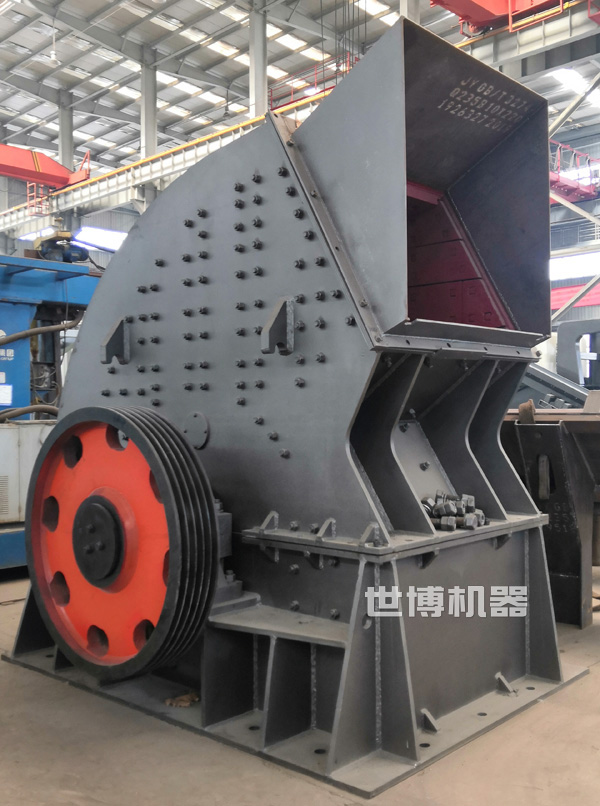

重錘式破碎機組裝完成如下圖，我們可以看到它的皮帶輪。

重錘式破碎機組裝完成

移動重錘破碎機

移動重錘破是用一個車架作為底盤，把重錘破碎機，振動給料機，振動篩分機，皮帶輸送機安裝在車架上，形成一臺完整和破碎篩分生產線，而且是可移動的破碎篩分生產線。開著這臺車就等于是一條完整的生產線，在安裝和部署的時候都要方便多了。和傳統的固定式破碎生產線相比。

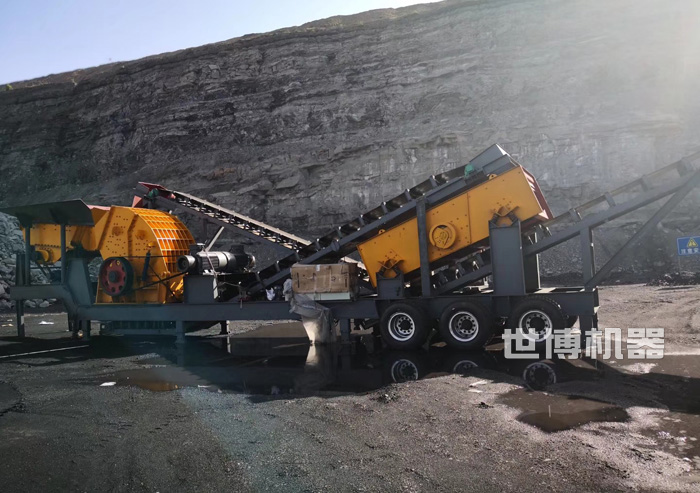

移動重錘破碎機安裝現場

移動重錘破碎機工作流程

原料石先由鏟車或挖掘機送到振動給料機，給料機可以把原料均勻的送進重錘破碎機里，均勻給料很重要，可以防止破碎機堵塞。被破碎機打碎后的石頭從破碎機的底部排出來，有一條輸送帶在破碎機的底部接收破碎后的石料。然后送到振動篩進行篩分，振動篩可以把混合料篩成幾種不同細度的石料，振動篩的篩網層數不同，可以篩出來的成品也不相同，根據實際情況來定。篩出來的大石頭經過返料皮帶又送到破碎機再破碎一次。篩出來的合格的石子或者沙子就經過其它兩條皮帶送到成品堆了，破碎流程就完成了。

重錘破的優勢

重錘破是在小錘破的基礎上研發而來的。優勢也非常明顯，進料口更大了，所以能進的物料尺寸也大大增加了，而且它還可以安裝篦板，這樣的話就可以控制出料的大小，再加上振動篩，和返料裝置，即可以完成粗碎和細碎兩種功能。所以這臺設備也是非常受歡迎的。特別是對于中等硬度的原料像混凝土，磚塊，頁巖，砂巖，原煤之類的。真正實現一機二用。

重錘破型號與參數

PCZ重型錘式破碎機參數型號表
