制砂洗沙設備都是我們經常提到的一些機械設備，比如說我們經常提到的一些生產線設備，主要是用來生產建筑用砂的，像我們下面這張圖片。

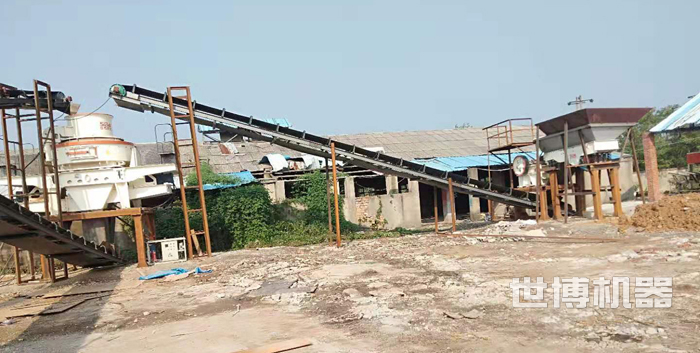

制砂生產線工作現場

我們?cè)谶@張圖片里面可以看到，這條制砂生產線就有制砂機，顎式破碎機，振動給料機，我們?cè)谶@張圖片中可以看到這些東西，我們?cè)趫D二這張圖片中可以看到制砂生產線的另外一部分。就是振動篩，洗沙機，那都是那個制沙洗沙一整套的設備，都是你像制砂機的話，進料是有規定大小的，有的是不能大于35毫米，有的是不能大于40毫米，有的是不能大于50毫米，所以說制砂機在制砂的時候是必須要配配合破碎機，一塊兒開始工作，而且在制砂機在制砂的時候，必須要采用這種篩分機進行篩分。把細砂篩分出來，其他的，里面可能還有一些粉塵雜質，什么東西，這些東西都必須要采用水洗的方式除掉。

制砂機工作現場

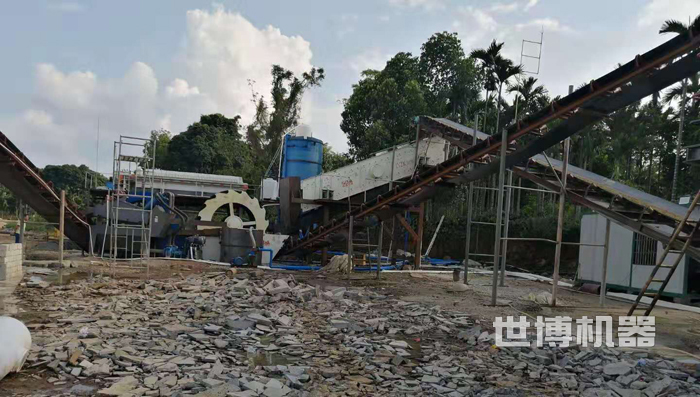

篩沙洗砂設備工作現場

把這些粉塵雜質洗掉，所以洗沙機的話就是必不可少的，我們?cè)谙旅孢@張圖片就可以看到洗砂機是配置在振動篩的旁邊。振動篩把沙子篩出來，然后用洗砂機把沙子洗出來。洗沙機在洗完之后我們仔細看，可以看到有一個細沙回收機在洗沙機的左邊，由于洗砂機在清洗沙子之后會造成一些細砂的流失，而且也會加大用水的用水量，所以說采用細沙回收機，把流失的細沙在回收回來，而且還能達到凈化水質的目的，所以，現在的大多數制砂生產線都配套了細沙回收機。洗砂機有輪斗洗砂機和螺旋洗砂機兩種。一般是相互搭配wget

洗砂機工作現場

制砂機的型號列表

型號		VSI-7611	VSI-8518	VSI-9526	VSI-1140
生產能力(t/h)	瀑落與中心進料	120-180	200-260	300-380	450-520
	全中心進料	60-90	100-130	150-190	225-260
進料口尺寸	軟料	≤35	≤40	≤45	≤50
	硬料	≤30	≤35	≤40	≤45
轉速		1700-1890	1520-1690	1360-1510	1180-1310
雙電機功率		110-150	180-220	264-320	400-440
外形尺寸		3700x2150x2100	4140x2280x2425	4560x2447x2778	5000X2700X3300
重量		7.8	10.3	16	25.6
電源		380V:50Hz
振動傳感器		監測范圍：0.1-20mm/s連續可調
稀油潤滑站	雙油泵電動機功率	2×0.31kw
	安全保護	雙油泵互補保證供油；無油流、無油液壓自動停機；水冷降溫；冬季電機加熱啟動D
	外形尺寸	820×520×1270
	油箱加熱器功率	2KW

VSI高效立軸沖擊式制砂機，如上

型號		5X7615	5X8522	5X9532	5X1145	6X1150	6X1263
生產能力(t/h)	瀑落與中心進料	150～280	240～380	350～540	413～442	450～545	550～640
	全中心進料	70～140	120～200	180～280	250～360	344～368	454～486
進料口尺寸	軟料	35	40	45	50	45	50
	硬料	30	35	40	45	55	60
轉速		1700～1900	1500～1700	1300～1510	1100～1310	1000～1300	900～1200
雙電機功率		110～150	180～220	260～320	400～440	440-500	600～630
外形尺寸		4100x2330x2300	4140x2500x2700	4560x2600x2900	5100x2790x3320	5700x2980x4190	5500x2750x3950
電源		380V，50Hz
稀油潤滑站	雙油泵電動機功率	2×0.25KW
	安全保護	雙油互補供油；無油流自動停機；水冷降溫；冬季電機加熱啟動
	外形尺寸	820×520×1270
	油箱加熱器功率	2KW

5X高效立軸沖擊式制砂機，如上

洗砂機型號列表

型號	葉輪直徑	進料粒度	處理能力(t/h)	功率	外型尺寸
XSD2610	Ф2600	≤10	30-60	7.5	3320 × 2125 ×2670
XSD2900	Ф2900	≤10	50-90	15	3810 × 2686 × 3085
XSD3016	Ф3000	≤10	80-120	18.5	3845 × 3000 × 3080
XSD3220	Ф3000	≤10	120-200	22	4150 × 3780 × 3400
XSD3620	Ф3600	≤10	150-280	30	4600 × 3780 × 3900

XSD輪斗式洗砂機，如上

型號	螺旋直徑	水槽長度	進料粒度	螺旋轉速(r/min)	生產能力(t/h)	功率	耗水量(t/h)	外形尺寸
XL515	515	7615	≤10	38	5-15	5.5	6-60	8100X2345X1450
XL765	765	7620	≤10	26	20-60	11	9-63	8545X2650X1870
XL920	920	7585	≤10	100	40-110	11	10-80	8500X2100X3600
2XL920	920	7585	≤10	200	80-220	2X11	20-160	8420X3760X3960
XL1120	1120	9750	≤10	175	50-130	18.5	20-150	10780X3980X4170
2XL1120	1120	9750	≤10	350	100-260	2X18.5	40-300	10970X5250X4720

XL螺旋洗砂機，如上
