彈簧圓錐破碎機適用于破碎中等硬度以上的礦石和巖石，具有結構可靠、生產效率高、調整方便、使用經濟等特點。其彈簧保險系統起過載保護作用，可使超硬異物(如鐵塊等)通過破碎腔而不損壞機器。采用干油或水兩種密封形式，使石粉與潤滑油隔離，保證機器可靠工作。破碎腔型由成品物料的粒度決定，標準型用于中碎作業，中型適用于中碎和細碎，短頭型適用于細碎作業。

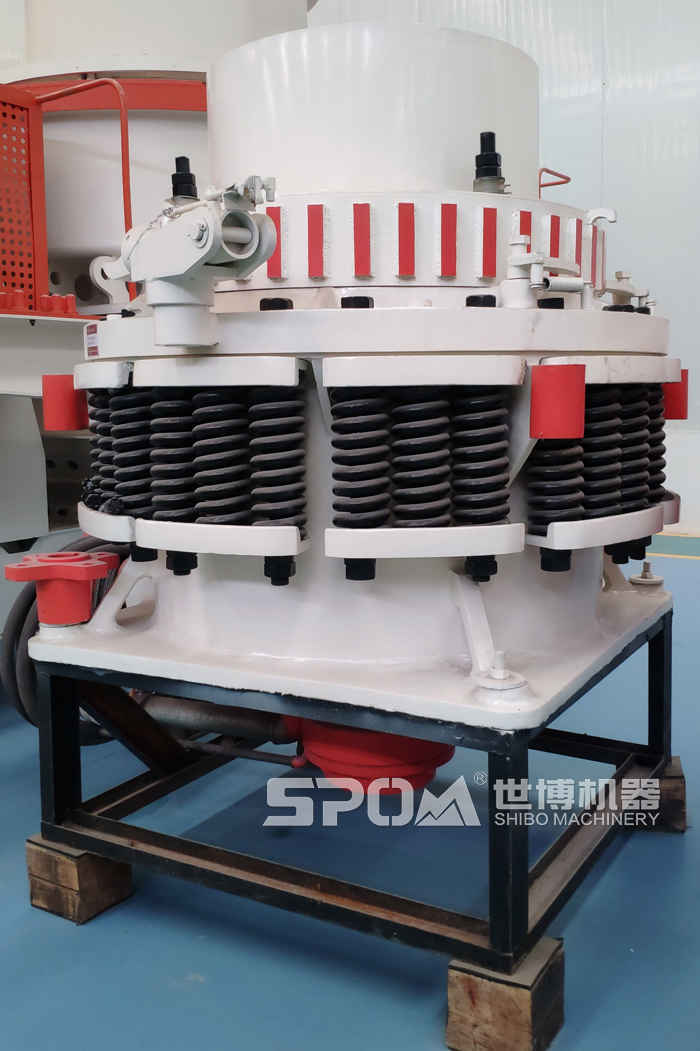

彈簧圓錐破碎機
結構簡單、破碎力強
單位耗能少，破碎比大、破碎效果佳。
一機多用，綠色環保
采用電冷系統潤滑油站，潤滑站實現自動化控制。
運行安全可靠
16組高性能合金鋼彈簧，有效保障破碎機安全。
檢修方便，保養量小
所有部件均能從上部或側面拆裝，方便定錐和動錐總成的拆卸。
工作時，電動機的旋轉通過皮帶輪或聯軸器、傳動軸和圓錐部在偏心套的迫動下繞一固定作旋擺運動，從而使圓錐破碎機的破碎壁時而靠近又時而離開固裝在調整套上的軋白壁表面，使礦石在破碎腔內不斷受到沖擊，擠壓和彎曲作用而實現礦石的破碎。電動機通過傘齒輪驅動偏心套轉動，使破碎錐作旋擺運動。破碎錐時而靠近又時而離開固定錐，完成破碎和排料。支撐套與架體連接處靠彈簧壓緊，當破碎機內落入金屬塊等不可破碎物體時，彈簧即產生壓縮變形，排出異物，實現保險，防止機器損壞。

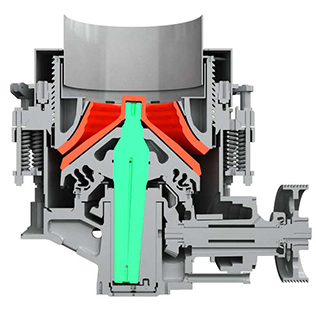

彈簧圓錐破結構圖
| 型號 | 動錐直徑(mm) | 腔型 | 給料口尺寸(mm) | 出料口尺寸(mm) | 主軸轉速(r/min) | 電動機功率(kw) | 產量(t/h) | 外型尺寸(mm) | |
| 給料尺寸(mm) | 開邊口尺寸(mm) | ||||||||
| CS75 | 910 | 細型 粗型 |
83 159 |
102 175 |
9-22 13-38 |
580 | 75 | 45-91 59-163 |
2821 × 1880 × 2164 |
| CS110 | 1200 | 細型 | 127 | 131 | 9-31 | 485 | 110 | 63-188 | 2821 × 1974 × 2651 |
| 中型 | 156 | 156 | 13-38 | 100-200 | |||||
| 粗型 | 178 | 191 | 19-51 | 141-308 | |||||
| CS160 | 1295 | 細型 | 109 | 137 | 13-31 | 485 | 160 | 109-181 | 2800 × 2342 × 2668 |
| 中型 | 188 | 210 | 16-38 | 132-253 | |||||
| 粗型 | 216 | 241 | 19-51 | 172-349 | |||||
| CS220 | 1395 | 細型 | 155 | 173 | 25-65 | 485 | 220 | 180-285 | 3360 × 2650 × 3050 |
| 中型 | 188 | 198 | 22-50 | 215-330 | |||||
| 粗型 | 230 | 245 | 19-45 | 230-570 | |||||
| CS250 | 1650 | 細型 | 188 | 209 | 16-38 | 485 | 250 | 181-327 | 3911 × 2870 × 3771 |
| 中型 | 213 | 241 | 22-51 | 528-417 | |||||
| 粗型 | 241 | 268 | 25-64 | 299-635 | |||||
| CS315 | 2134 | 細型 | 253 | 278 | 19-38 | 435 | 315 | 281-726 | 4631 × 3251 × 4732 |
| 中型 | 303 | 334 | 25-51 | 608-998 | |||||
| 粗型 | 334 | 369 | 31-64 | 789-1270 | |||||
